双金属温度计

发布时间:2022-08-26
双金属温度计

产品概述

/ product introduction

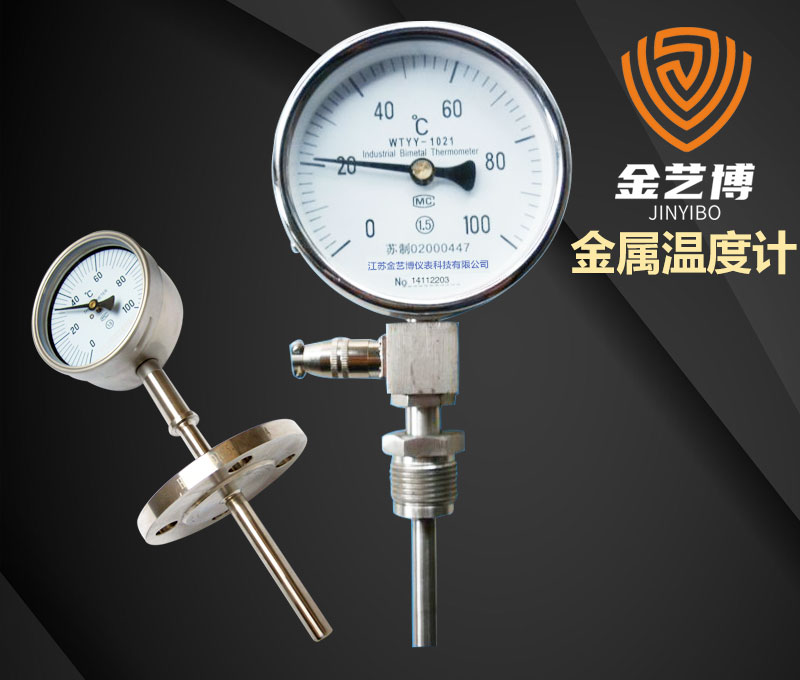

双金属温度计是采用多圈直螺旋双金属片制造的适合温度测量中地范围温度的现场检测工业仪表,可用来直接测量气体、液体和蒸汽的温度。电接点双金属温度计,能在工作温度超过给定值时,自动发出控制信号以切断电源或报警,可以代替工业玻璃水银温度计,广泛用于工业现场和科技研发部门。
产品特点 技术参数 产品选型
订购热线:18915195617;13915181617

产品简介

/ product introduction

双金属温度计是采用多圈直螺旋双金属片制造的适合温度测量中地范围温度的现场检测工业仪表,可用来直接测量气体、液体和蒸汽的温度。电接点双金属温度计,能在工作温度超过给定值时,自动发出控制信号以切断电源或报警,可以代替工业玻璃水银温度计,广泛用于工业现场和科技研发部门。

产品特点

/ product characteristic
  1. 双金属温度计的热电势大小仅与热电极材质的热电性质和两端温度差有关。

  2. 采用同一种匀质导体或半导体构成回路,都不会产生热电势。

  3. 热电偶两个接点温度T,T0,若T=T0,热电偶的热电势为零。 中间温度定律为制定热电偶分度表奠定了基础。

  4. 许多年来,科学家们试图研究能否用函数关系式甚 至用分段函数来表达热电偶的热端(测量端)温度与 热电偶回路所产生的热电势之间的关系,最终没能成 功。

  5. 若两种导体A,B分别与第三导体组成热电有较宽的测温范围,长期使用的物理化学性能稳定

  6. 电导率高,电阻温度系数小; ※配置的热电势灵敏度高,热电势与温度之间成线性,易于复制,工艺简单,价格便宜。

  7. 但错用了配套镍铬-镍 硅的补偿电桥,其补偿电桥的平衡点0º C。当冷端温度为30º C,温度表指示温度 900º C,则加热炉的实际温度为多少?以用标准电极定律来确定随温度变化的元件。


技术参数

/ technical parameters

JB/T8803-1998
GB3836-83
标度盘公称直径: 100
精度等级:1.0、1.5
热响应时间:≤40s
防护等级:IP55
电接点双金属温度计的电气参数


额定功率(VA)

非常高工作电压(V)

非常大允许电流(A)

10

220VAC

0.7A

24VDC

绝缘电阻


额定电压

直流试验电压(DC)

绝缘电阻

24VDC

100

7

220VAC

500

20

正常工作大气条件:温度-25-+55℃相对湿度≤85﹪。
设定点误差:设定点误差应不超过基本误差限的1.5倍。
切换差:切换差误差应不超过基本误差限的1.5倍

产品选型

/ product selection


电接点双金属温度计型号及规格


型号

测温范围℃

精度等级

保护管材料

规 格 L

安装固定装置

WSSX-400

-40-+80

0-+50

0-+100

0-+150

0-+200

0-+300

0-+400

0-+500

1.5

1Cr18Ni9Ti

304

316

316L

哈氏 C-276

75

100

150

200

300

400

500

750

1000

无固定装置

WSSX-410

WSSX-480

WSSX-401

可动外螺纹

WSSX-411

WSSX-481

WSSX-402

可动内螺纹

WSSX-412

WSSX-482

WSSX-403

固定螺纹

WSSX-413

WSSX-483

WSSX-404

固定法兰

WSSX-414

WSSX-484

WSSX-405

卡套螺纹

WSSX-415

WSSX-485

WSSX-406

卡套法兰

WSSX-416

WSSX-486





注:特殊形式可根据协议订货。
