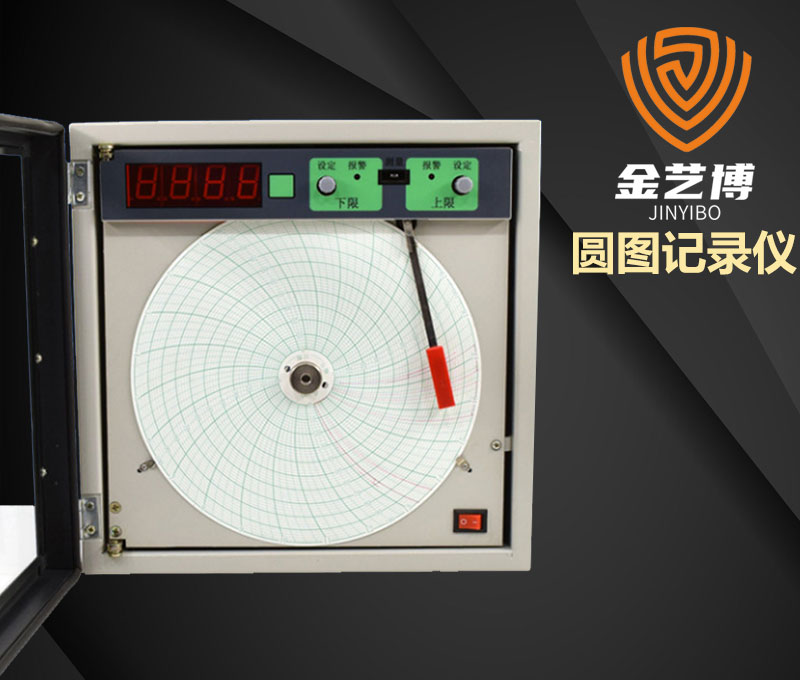

中圆图记录仪

产品概述

/ product introduction
JYB-XSG-100系列数显中圆图记录仪是JYB-XWG-100、JYB-XQG-100系列中圆图记录仪的换代产品。该产品采用整体化设计,导电塑料电位器反馈,精密磁电机驱动记录机构;全LED数码管指示、圆图记录;结构简单,通用性强、密封性好,可靠性高。与相应的传感元件或变送器配套使用,可对温度、流量、压力、位移量、电量等多种工业参数进行指示、记录、报警或控制。适用于石油、化工、冶金、机械、食品、酿造、造纸等多种行业和领域。
产品特点 技术参数 产品选型
订购热线:18915195617;13915181617

产品简介

/ product introduction

JYB-XSG-100系列数显中圆图记录仪是JYB-XWG-100、JYB-XQG-100系列中圆图记录仪的换代产品。
该产品采用整体化设计,导电塑料电位器反馈,精密磁电机驱动记录机构;全LED数码管指示、圆图记录;结构简单,通用性强、密封性好,可靠性高。
与相应的传感元件或变送器配套使用,可对温度、流量、压力、位移量、电量等多种工业参数进行指示、记录、报警或控制。
适用于石油、化工、冶金、机械、食品、酿造、造纸等多种行业和领域。

产品特点

/ product characteristic

1.测量显示方式:四位0.8"数码管显示;
2.基本指示误差:不超过全量程的±0.5%;
3.不灵敏区:不超过全量程的±0.2%;
4.平衡时间:小于1秒;
5.记录误差:不超过全量程的±1%;
6.记录纸:24小时标准线性圆图记录纸或按用户需要定制;
7.设定值显示方式:四位0.5"数码管显示;
8.控制点设定范围:不小于全量程的 5~100%;
9.设定值附加误差:不超过全量程的±1%;
10.控制反应时间:1.5秒左右;
11.触点容量:AC220V/2A;
12.供电电源:AC220V±10%/50HZ;
13.消耗功率:小于10VA;

技术参数

/ technical parameters

14.绝缘电阻:电源端子对地  DC500V/20MΩ以上;
        输入信号对地  DC500V/20MΩ以上;
输入信号对电源 DC500V/20MΩ以上;
15.绝缘强度:电源端子对地  AC1500V/1分钟;
         输入信号对地  AC500V/1分钟;
输入信号对电源 AC500V/1分钟;
16.环境温度:-10~500C;相对湿度:小于90%RH;
17.重量:小于7.5公斤;
18.最大外形尺寸:长×宽×高 160×280×280(mm);
19.安装开孔尺寸:260×260 (mm)。

产品选型

/ product selection

型号

代           码

说        明

JYB-XSG

□□□- □- □□- □- □- □

新系列

控制作用

100

101

102













测量显示

单继电器超上限/下限报警/控制

双继电器超上限/下限报警/控制

变送输出

□









参见“输出类型”

输入类型

□□







参见“输入类型”

第一报警

方    式



1

2





无报警(可省略)

超上限控制/报警

低于下限控制/报警

第二报警

方    式



N

1

2



无报警(可省略)

超上限控制/报警

低于下限控制/报警

供电方式





AC380V供电(线性电源)

AC220V供电(线性电源,可省略)
