气体涡轮流量计

发布时间:2020-12-22 10:19
气体涡轮流量计

产品概述

/ product introduction
气体涡轮流量计是一种速度式仪表。它具有精度高、重复性好、结构简单、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点。可广泛应用于石油、化工、冶金、城市燃气管网等行业。尤其在城市燃气计量,输配管网计量以及燃气调压站计量中得到了广泛应用。
产品特点 技术参数 产品选型
订购热线:18915195617

产品简介

/ product introduction
气体涡轮流量计是将涡轮置于被测流体中,当气体流经流量计时,在特殊结构整流器的作用下使气体得到整流并加速。叶轮利用气体作用到叶轮上的力而转动,此时叶轮上的叶轮片使磁路磁阻发生周期性变化。在一定流量范围内叶轮的角速度和流量成正比。利用电磁感应原理感应出与流体体积流量成正比的脉冲信号,该信号经前置放大器放大、整形后,经单片机积算。并显示于LCD屏上。同温度压力传感器检测到的信号一起输入到积算仪进行运算处理,将得到标准状态下的流量,并显示于LCD屏上。

产品特点

/ product characteristic
(1)测量范围宽、下限流速低于0.5m/s,压力损失小,叶轮抗冲击能力强;
(2)具有较高的抗电磁干扰和抗震动能力,采用全密封隔离保护自润滑轴
承,性能可靠工作寿命长;
(3)采用超低功耗单片微机技术,整机功能强,功耗低,性能优越,具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
(4)仪表系数可由按键在线设置,并可显示在LCD屏上。LCD屏直观清晰,可靠性高;
(5)可在被测气体压力稳定的状态下进行压力补偿。

技术参数

/ technical parameters
型号规格 公称通径
DNmm
始动流量
m³/h
流量范围
m³/h
工作压力
MPa
安装方式 L
mm
G D
mm
d
mm
孔数
LWQ—40XL LWQ—40XH 40 1.8
2.5
2.5-50
5-100

1.6
2.5
4.0
20
螺纹
法兰
140
200
G2
Φ110

Φ18

4
LWQ—50XL LWQ—50XH 50 2.5
5
5-100
10-200
法兰 200

  Φ125 Φ18 4
LWQ—80XL LWQ—80XH 80 6
10
10-240
20-480
法兰 200

  Φ160 Φ18 8
LWQ—100XL LWQ—100XH 100 8
12
12-360
27-720
法兰 220

  Φ180 Φ18 8
LWQ—150XL LWQ—150XH 150 10
15
35-1000
50-2000
法兰 300

  Φ240 Φ22 8
LWQ—200XL LWQ—200XH 200 35
60
60-1500
100-4000
法兰 300

  Φ295 Φ22 8
LWQ—250XL LWQ—250XH 250 40 75-3500
协商
法兰 400

  Φ355 Φ26 12

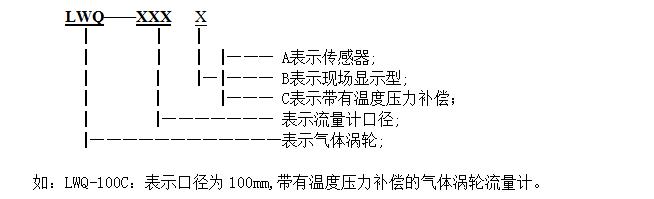

产品选型

/ product selection
