压力表

发布时间:2020-11-27 12:26
压力表

产品概述

/ product introduction
压力表应用
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
精确度等级:2. 5、1.6。
测量范围:0-0.1~0-100MPa, -0.1-0, -0.1-2.4MPa。
一般压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用。

产品特点 技术参数 产品选型
订购热线:18915195617

产品简介

/ product introduction
压力表工作原理
压力表通过表内的敏感元件--波登管的弹性形变,经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料(常用材料是铜合金),在退火状态下具有很高的可塑性,经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形,测量介质的压力作用在波登管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形。
一般压力表安装方式
1、径向直接安装
2、径向带后边
3、轴向直接安装
4、轴向带前边

产品特点

/ product characteristic

技术参数

/ technical parameters
一般压力表技术参数
1、表盘直径(mm):φ40;φ50;φ60;φ100;φ150;φ200;φ250
2、精度等级(%):1.0;1.6;2.5;4.0
3、测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、 0~40、0~60、0~100;-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、 -0.1~1.5、-0.1~2.4
4、参比工作条件
在下列条件下,仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。
(1)环境温度为:20℃±5℃;
(2)仪表处于正常工作位置;
(3)负荷变化均匀;
(4)温度影响:不大于0.4%/10℃(使用温度偏离20±5℃) ;

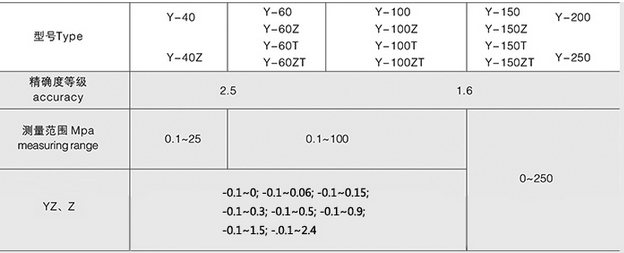

产品选型

/ product selection

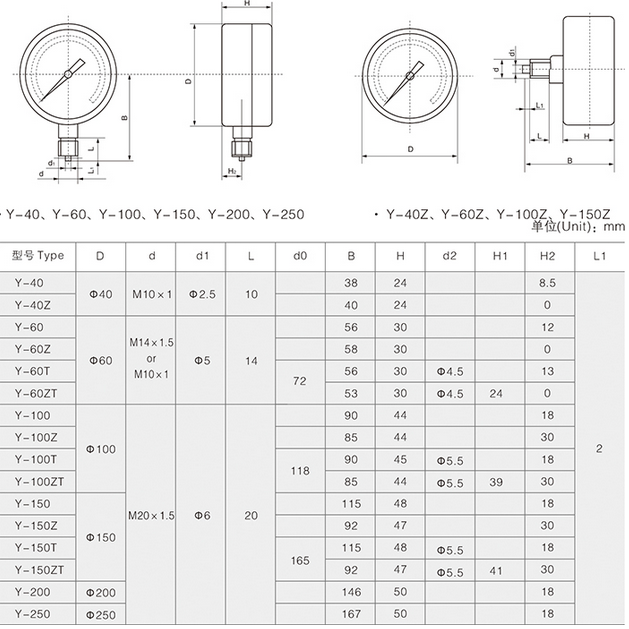

一般压力表外形及尺寸
