旋进漩涡流量计

JYB-LUX系列智能旋进漩涡流量计采用微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水 平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体。

1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，结构紧凑，外形美观。

2、就地显示温度、压力、瞬时流量和累积总量。

3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有可靠的稳定性。

4、时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可长期保存。

5、整机功耗低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护，防止参数改动。

7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。

本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004 《BRLUX系列智能旋进旋涡气体流量计》企业标准。

1.标准状态条件：P=101.325kPa，T=293.15K 2.使用条件：

环境温度：-30～+60℃

介质温度：-20～+80℃

相对温度：5%～95%

大气压力：86KPa～106KPa

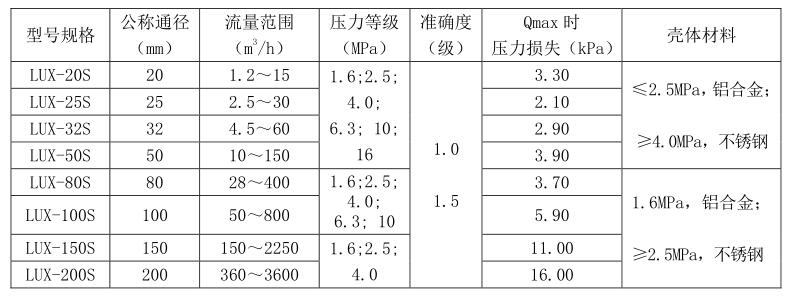

3、流量计规格、基本参数和性能指标（见表1）

四.电气性能指标

工作电源：外电源：+24VDC

内电源：3.6V锂电池；

整机功耗：外电源，＜1W

内电源：＜0.3mW，

输出方式：脉冲信号

4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。

RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。

五、外形尺寸示意图

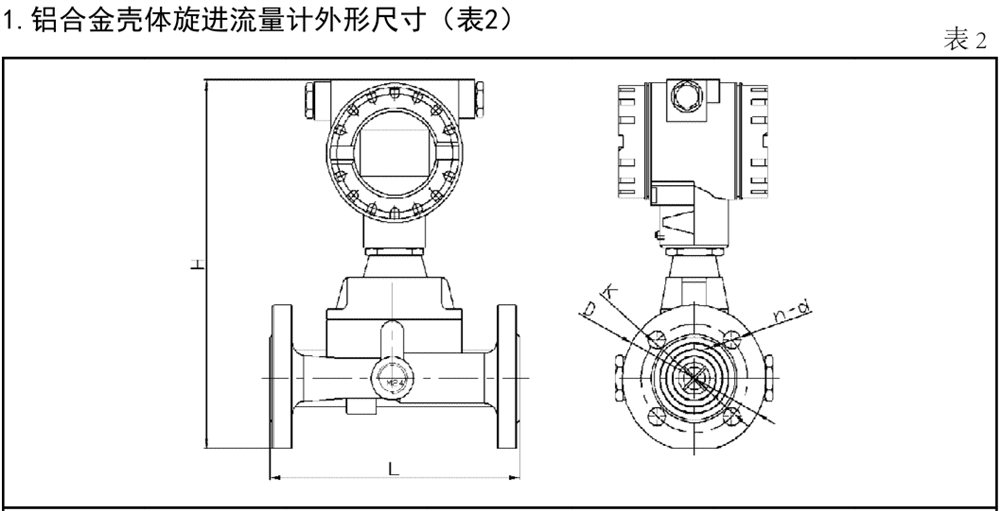

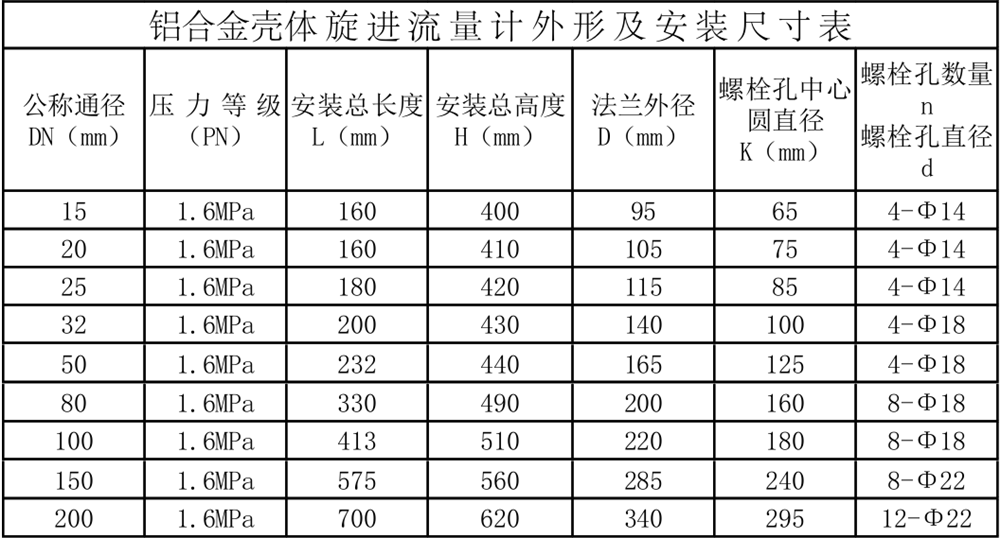

1.铝合金壳体旋进流量计外形尺寸（表2）

注：1、上表所有数据仅基于标准型旋进旋涡流量计；

2、与表中不同的压力和口径为特殊规格，特殊说明；

3、以上尺寸执行HG20593-2009法兰标准，特殊说明；

JYB-LUX-	旋进旋涡流量计
通径代码	－XXX		100表示DN100
补偿方式			N	无温压补偿
			Y	有温压补偿
信号输出				1	二线制4～20mA，脉冲
				2	三线制4～20mA，脉冲
				3	RS485通讯
精度等级					1	1.0
					2	1.5
压力等级						1	1.6MPa
						2	2.5MPa
						3	4.0MPa
供电形式							0	内部3.6V电池
							1	DC24V
壳体材质								G	不锈钢
								L	铝合金
流量量程		-XXX		例：200表示最大对应流量为200m3/h
