标准孔板流量计安装方法

发布时间：2019-01-16来源：江苏金艺博仪表科技有限公司

　　一、标准孔板流量计概述

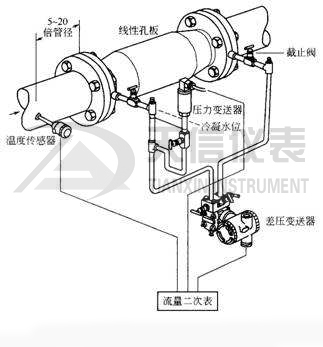

　　标准孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。孔板流量计节流装置包括环室孔板，喷嘴等。节流装置(孔板流量计)是集流量、温度、压力检测功能于一体，功能强，结构紧凑，操作简单，使用方便。四川惠科达仪表生产的孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等行业。

　　二、标准孔板流量计产品组成

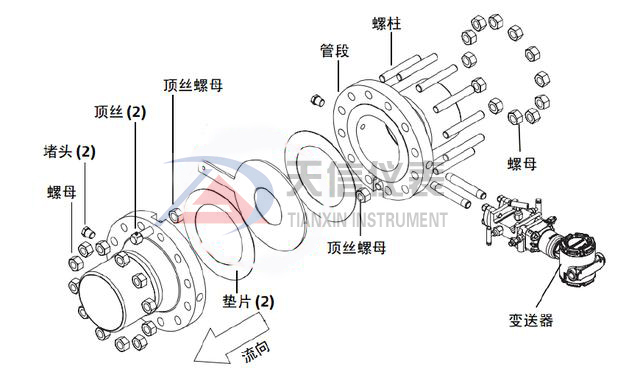

　　节流装置由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成，有时也包括符合标准的前、后直管段。标准节流装置有标准孔板、标准喷嘴、标准文丘里管。标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。非标节流装置有小口径孔板、1/4圆孔板、圆孔板、圆缺孔板、偏心孔板、双重孔板、内藏孔板、锥形入口孔板等。其它形式的节流装置有皮托管、均速管、楔形、锥形等。

三、标准孔板流量计现场安装

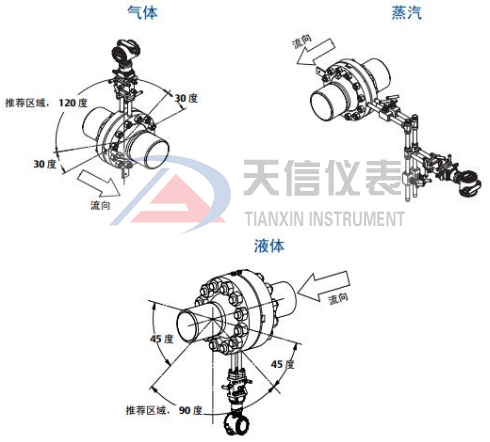

1、水平管道安装

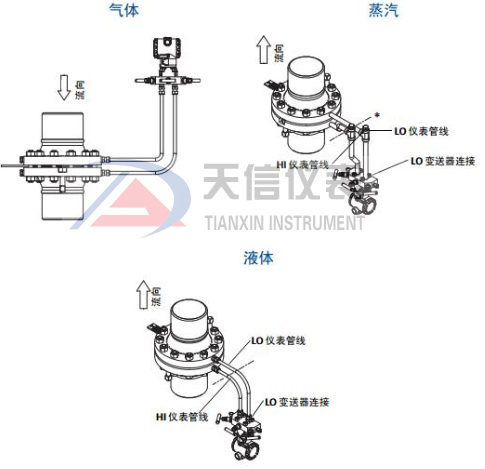

2、垂直管道安装
