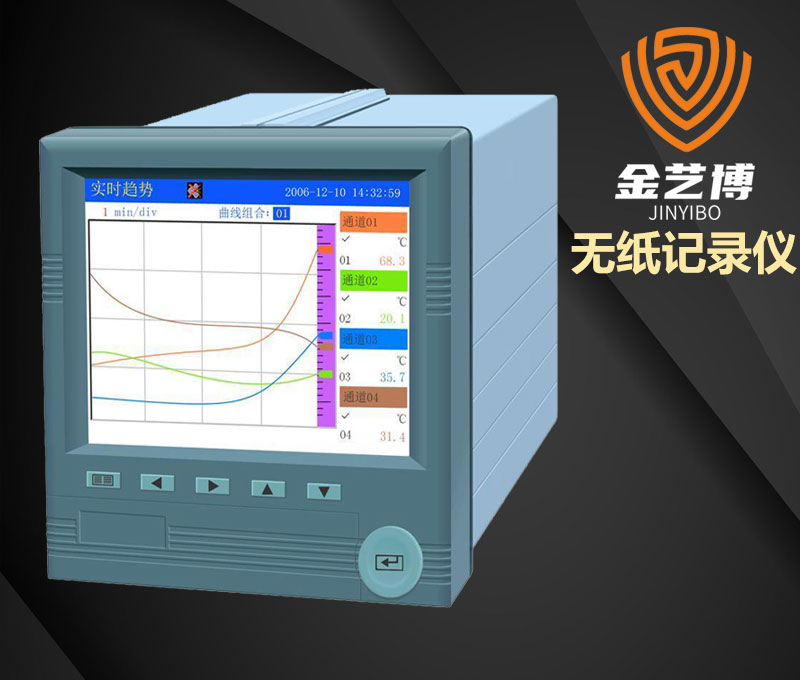

无纸记录仪

产品概述

/ product introduction

随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上，江苏金艺博仪表科技有限公司经过连续开发和生产，已经成功推出一系列彩色无纸记录仪表，能够满足各类用户的各种不同使用场合的需求。

产品特点 技术参数 产品选型

订购热线：18915195617;13915181617

随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上，江苏金艺博仪表科技有限公司经过连续开发和生产，已经成功推出一系列彩色无纸记录仪表，能够满足各类用户的各种不同使用场合的需求。

Ø 输入规格：全隔离万能输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
Ø 隔离阻抗： 20MΩ @ 1000V；
Ø 输入类型：
电压输入：0-5V、1-5V、0-20mV、0-100mV （>1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
频率输入：频率信号（PI）（频率范围：0-5000HZ）
热电阻：PT100、Cu50、G53、Cu100、BA1、BA2
（要求三线电阻需平衡，引线电阻<10Ω）；
电阻输入：电阻（Res）；
热电偶：S、B、K、T、R、E、N、J；
辐射高温计：F1、F2；
钨铼：WRe3-25、WRe5-26；
注：其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明。

Ø 配电输出：变送器配电+24VDC（支持其他规格如12VDC、5VDC配电输出），最多16路隔离配电，配电≤30mA/路；
Ø 变送输出：最多支持8路通道的4-20mA标准电流变送输出，负载能力750Ω（最大）；
Ø 继电器报警输出：最大12路继电器触点输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；
Ø 串口通讯：
通讯接口：RS232C或RS485，支持Modbus RTU协议；
波特率：1200、2400、9600、19200、38400、57600可选；
Ø 串口打印：
打印接口：RS232C直接连接微型打印机；
Ø 记录容量： 64/128/192/248MB（FLASH容量可选择）；
Ø 记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
Ø 记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：



注：代入数值的单位要与公式中一致。

Ø 补偿方式：
一般气体：温度、压力补偿测量体积流量；
过热蒸汽：温度、压力补偿，查表得到工况密度代入
公式计算，求得质量流量；
    饱和蒸汽：只进行压力补偿，查表得到工况密度代入公
式计算，求得质量流量；
天然气：温度、压力补偿测量体积流量；

Ø 补偿范围：
蒸汽：压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；
一般气体：压力 0-60Mpa，温度 -100-500℃；
Ø 累积范围：0～999999999999；
Ø 数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版U盘）；
Ø 热电偶冷端补偿误差： ±1℃ ；
Ø 断电保护： 内置FLASH存储器保护参数和历史数据，断电后可永久保存；
Ø 集成硬件时钟：掉电后也能准确运行；
Ø 时钟误差： ±1 分/月；
Ø 供电电源： 85VAC-265VAC，45～65HZ；
Ø 环境温度： 0～50℃、避免日光直晒；
Ø 环境湿度： 0～85%R.H；
Ø 净重：≤3.0Kg；

注：技术指标为本系列仪表通用指标，功能配置请以实物为准。
