外夹式超声波流量计安装教程
发布时间：2020-12-26来源：江苏金艺博仪表科技有限公司
您好！
感谢您选用本公司产品，初次使用金艺博超声波流量计系列产品您可能会有点陌生，还会觉得有点难度，熟悉操作流程把握技术要领之后，或许您5分钟就可以实现流量测量，而且不用断开管道，不用停工停产，享受前所未有的便捷。
安装步骤1：拿出超声波流量计主机，连接传感器和主机线路（说明书第8页），接通电源（24V）；
安装步骤2：处理管道。新的碳钢管道、PVC等塑料管道、不锈钢管道无需特殊处理，如果管道外有保暖层、防护层、油漆、铁锈，需要先清理、打磨，露出管道本来材质；
安装步骤3：拿出传感器，涂抹耦合剂，用专用卡箍将传感器绑在处理好的管道上，注意传感器方向和管道内水流方向一致；

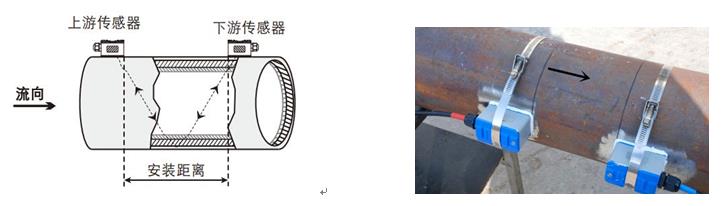

安装步骤4：将传感器按下图示例安装在管道同一侧（管道侧面），传感器之间距离：
______ mm（毫米）；
安装步骤5：按主机上的Menu90菜单，查看传感器信号，当前面2个表示信号强度的数字出现以后，还要看第3个表示信号质量的Q值，如果Q值是0，是无法测量流量的。这时候需要松开其中一只传感器，往前后左右方向慢慢移动一点点，使得两个传感器在同一条直线上并且和管道中心线平行，注意观察Menu90菜单上Q值的变化，当Q值达到一个最大值时将传感器固定好；
安装步骤6：按Menu01菜单即可查看测得流量。查看其他项目请参考说明书第20页“菜单一览表”。
关于测量点位置选择等内容请看说明书第13页，安装方法见说明书第14页。
超大口径管道怎样找到安装中心线？插入式超声波流量计如何安装？等更多技术问题可以直接登录我们官方网站查阅，或者联系我们售后工程师。
