超声波流量计在城市污水处理自控系统中的应用

发布时间：2021-02-01来源：江苏金艺博仪表科技有限公司

一、城市污水处理现状及工艺流程

城市污水处理是指为改变污水性质，使其对环境水域不产生危害而采取的措施。目前城市污水处理现状为：一级处理为预处理必须，二级处理为主体，三级处理使用较少。其中都需要使用流量测量装置，超声波流量计和超声波液位计是个不错的选择。

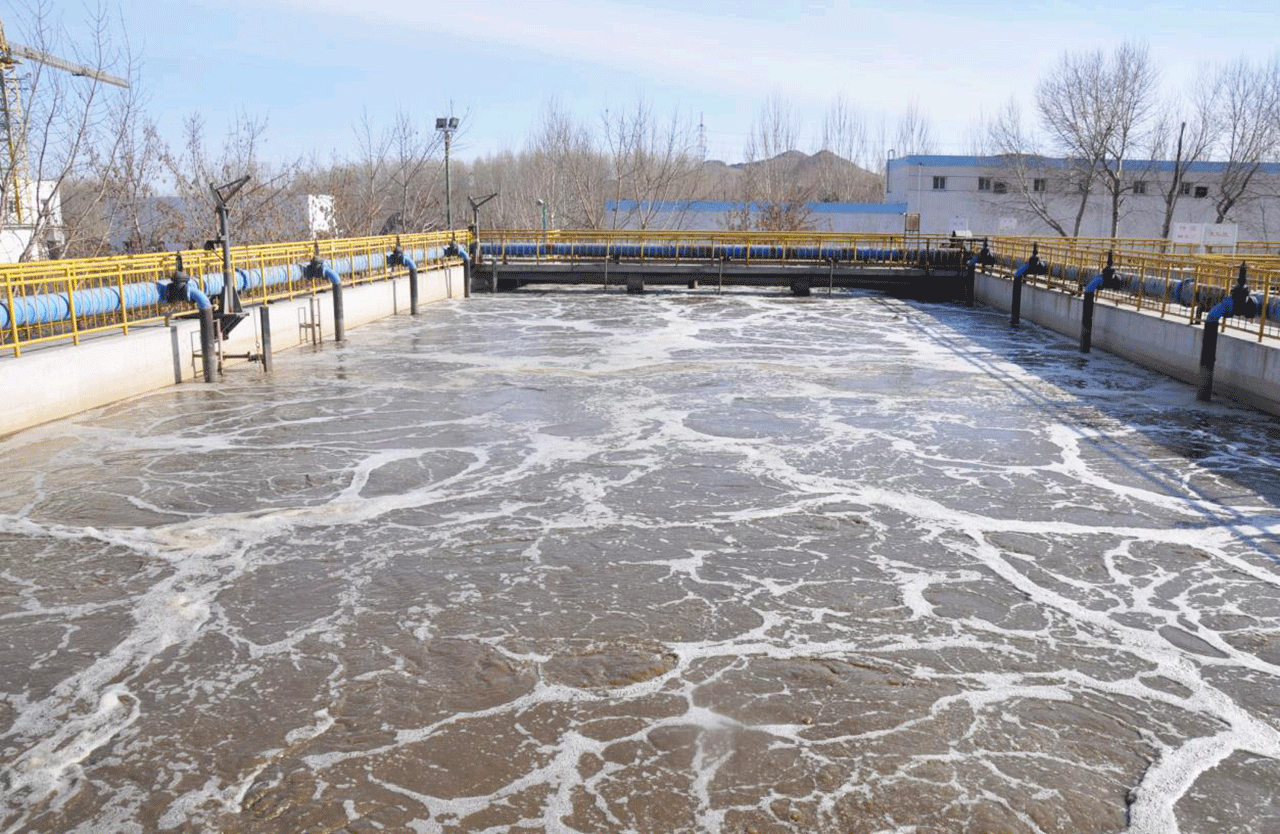

一级处理工艺主要是在初级沉淀池，目的是将污水中悬浮物尽可能地沉降去除，一般初次沉淀池可去除50%左右的悬浮物；二级处理主要是由曝气池和二次沉淀池构成，利用曝气风机及专用曝气装置向曝气池内供氧,主要目的是通过微生物的新陈代谢将污水中的大部分污染物变成CO2和H2O。

污水处理中预处理工艺包括粗格栅处理、细格栅处理、泵房抽升和沉砂处理。格栅处理的目的是截流大块物质以保护后续水泵管线、设备的正常运行；泵房抽升的目的是提高水头，以保证污水可以靠重力流过后续建在地面上的各个处理构筑物；沉砂处理的目的是去除污水中裹携的砂、石与大块颗粒物，以减少它们在后续构筑物中的沉降，防止造成设施淤砂、磨损堵塞，影响管线设备的正常运行。

二、城市污水处理系统组成及运行方式

⑴ 格栅井及进水泵房包括3台提升泵（2用1备），采用超声波液位计控制（最高-7.3m，最低-9.2m），控制为高启低停；格栅机及螺旋压榨机根据格栅前后的水位差自动运行，超过0.2m时开启。

⑵ 旋流沉砂池部位细格栅机也是根据水位差自动运行，但格栅前后水位差超0.1m时运行就开始。

⑶ 调节池包括3台提升泵（2用1备），采用超声波液位计控制（最高-0.2m，最低-3.7），控制为高启低停。

⑷ MSBR池中:

a.污泥泵2台控制采用高停，通过储泥池中的超声液位计控制(最高+2.6m)；

b.DO仪，主曝气池中设DO仪与风机联锁，DO低于2时MSBR曝气风机（风机房内）频率加大，DO高于4时则风机频率降低；

c.空气堰滗水器：设备自带控制系统。

⑸ 紫外消毒渠：连续运行，含流量计，对COD、总磷、PH进行在线监控。

⑹ 排海泵房3台水泵(2用1备)，超声波液位计控制（最高-0.9m,最低-4.2m），控制为高启低停。

⑺ 污泥储池及冲洗水池采用手动控制，无自动。

⑻ 风机房及脱水机房：

a.螺杆泵2台(1用1备),通过储泥池中的超声波液位计控制低停；

b.冲洗泵1台通过冲洗水池中的超声波液位计控制（最高+1.00m，最低-0.9m）；

c.调节池鼓风机1台连续曝气，MSBR鼓风机3台采用变频，控制如第4条中所述。

三、金艺博污水处理系统控制介绍

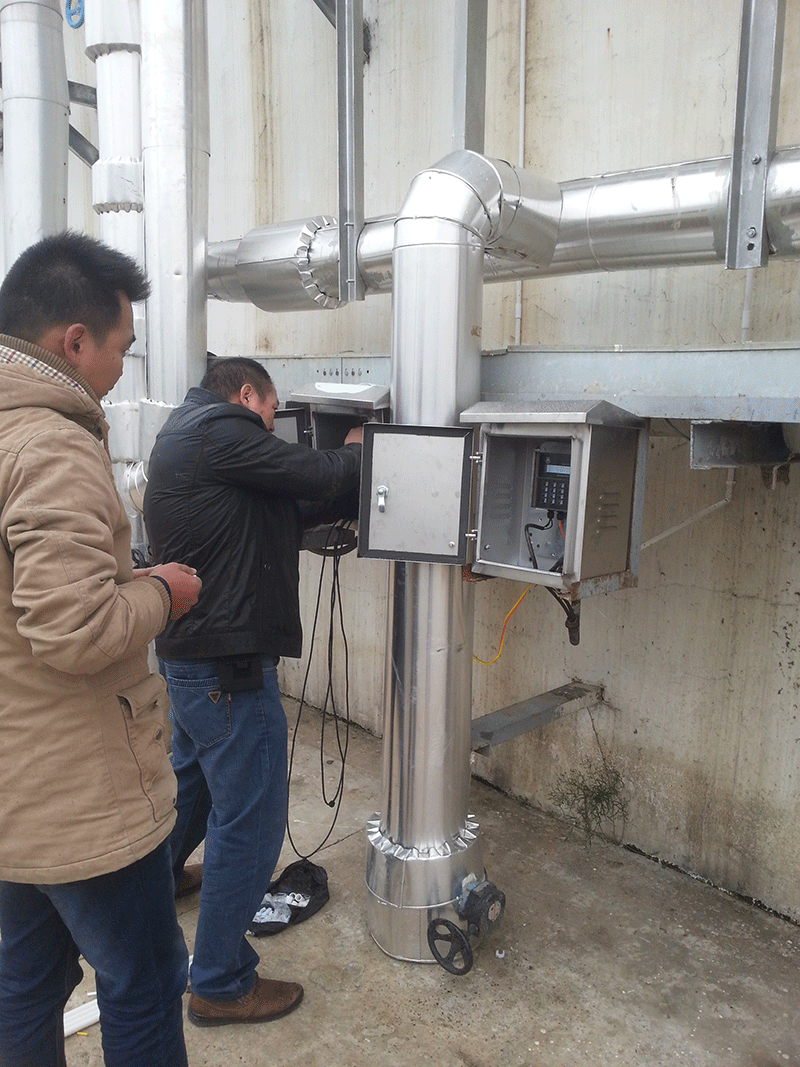

金艺博污水处理系统采用MODBUS TCP协议与2(套)PLC控制柜控制来控制整个污水处理。第一套PLC控制柜分别控制污水风机房与污水泵房。其中风机房包括3台提升泵站的粗格栅池、细格栅池(沉沙池)、调节池(控制柜及风机房下面)、污泥贮池、脱水机房；污水排海房包括MSBR池、紫外消毒渠、清水池、排水泵房，在排入前用超声波流量计进行水流量统计及流速测量。整个系统可以在主控室集中操作及监控并报警输出提醒，随时都可打印报表。
