插入式超声波流量计在自来水行业应用

发布时间：2020-12-04来源：江苏金艺博仪表科技有限公司

一、案例背景

中国石化股份有限公司东明分公司，是全国特大型石油化工基地之一。其下属某二级单位新鲜水管道中经常双向流，用水量波动大，流量上限与下限比常超过20：1，全厂消防水漏损大。以往主要采用孔板与电磁计量。由于计量设施不完善以及以前留下的问题，每月计量差量有时达到百分之五十。

二、解决方案

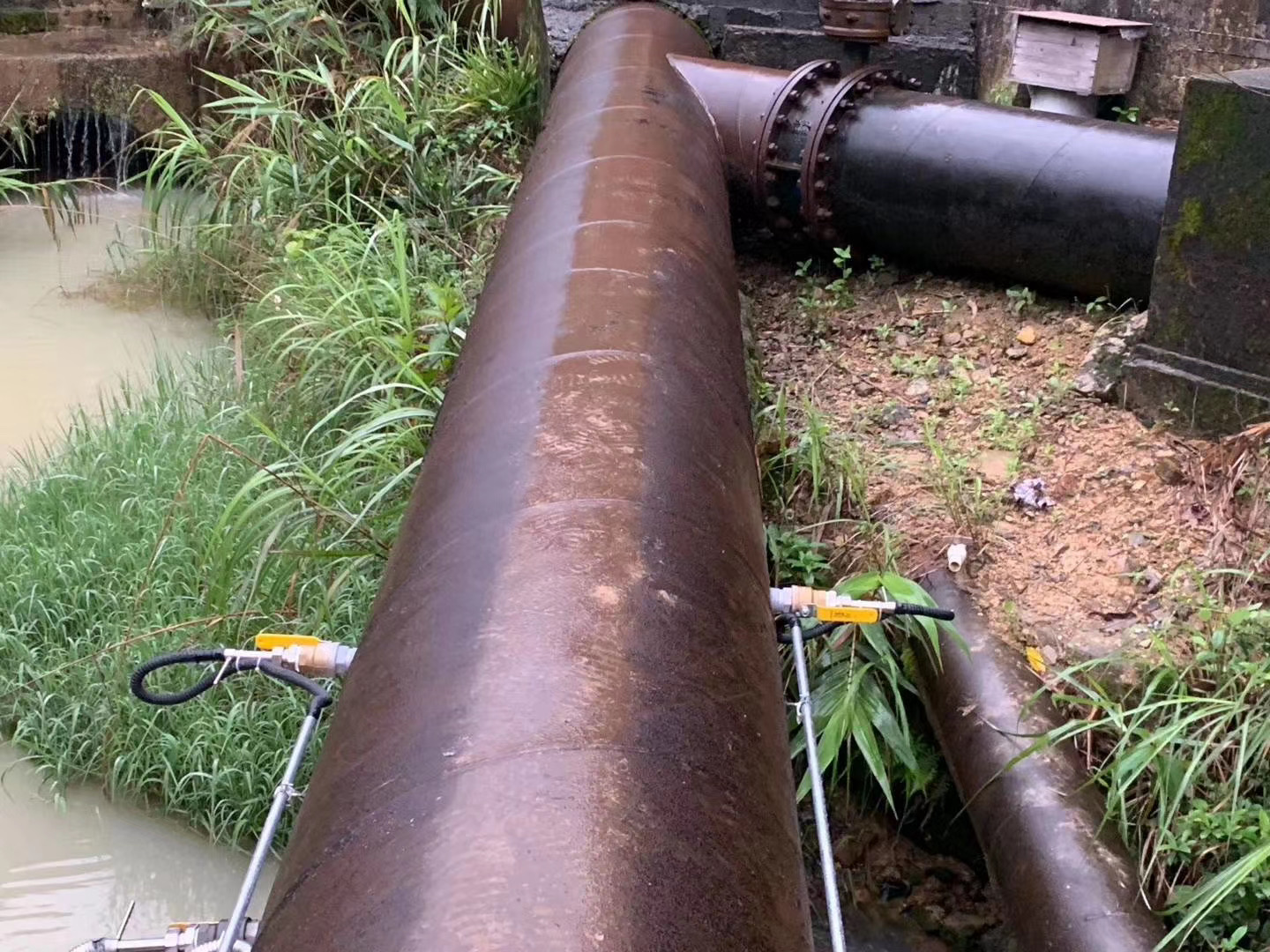

全厂所有新鲜原水干线及生产装置用水量大的管线分别安装了金艺时差式超声流量计（插入式）。

三、案例分析

1、DN700，测量显示流量范围为20-400m3/h（正常范围），以前安装孔板，120 m3/h 以下无法正常测量。

2、对于双向流问题，超声流量计测量出的某管线每月负向累积流量约2×105M3，相对于每月约2×106M3的耗水量，以往孔板流量计有10百分比的流量无法测量。

3、环状消防水供水管网漏损较大，保压泵常开。两条DN360补水管线水流速较低，电磁流量计无法测量。安装博锐时差式流量计后，实时监测了消防水供水情况，经该表发现的消防水管道泄漏已达40多次。

四、应用效果

经过近一年的应用，现该厂新鲜水干线用水超声流量计计量仪表运行稳定，将以往安装的各种流量计与金艺博超声流量计测量结果对比，新鲜水干线用水量与水源地采水量的计量误差由21百分比降至3百分比以下，收到了较好的效果。

金艺博插入式超声流量计具如下特点：

1、插入式安装方式，无需用到耦合剂，适合于室外安装。

2、由于为插入式安装，传感器探头与管内介质直接接触，所以对被测管道材质没有要求。

3、根据管道壁厚，可选标准型和加长型传感器。可测DN80—1200不同管径的管道。

4、根据管内介质或环境要求，可选高温型、防爆型、高温防爆型。较高温度可达160℃，较低温度可达-40℃。

5、通过博锐自带的截止球阀使用，使得无论安装或检修、标定，均可在线进行，无需停水，保证生产正常稳定运行。

6、对于材质无法打孔、表面不光滑、容易泄露、等特殊管道，博锐可以提供“抱箍”，将“抱箍”箍紧在被测管道上，将插入式流量计的球阀底座焊接在抱箍上，使得流量计可以很合适地安装在被测管道上，避免了对管道的损坏，同时不影响测量结果，解决用户的后顾之忧。

7、插入式超声流量计对介质的流速灵敏度非常高，灵敏度可达0.003m/s；较低的始动流量，较低可测流速0.002m/s。

石化、化工行业典型用途：

主要用于对生产水、生活水、循环水、污水、循环水、化工浆液等介质的测量。
